一、孚诺特设计方案要求

电动滑板车的出现可以有效地解决、填补城市核心交通基础设施的“最后一公里”缺口。提供持续、高效、稳定的电池组已成为滑板车设备正常运作的最大保障。方案需要采用高性能电芯，满足整个电池具备高能量比、轻质量、小体积、高循环寿命、高安全、一致性高等特点。电源管理方案，采用高智能化的电池管理系统，对电池的安全及电量进行有效的管理。同时BMS增加软件通讯功能确保控制器和电池组之间的协调统一。

二、设计方案

1）保护板（PCM）：主要是对可充电智能电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供智能电量计算、过充、过放、短路、过流及过温等保护功能。以避免引起燃烧、爆炸等危险。

2）AFE/IC（Protection IC）：设计方案的主要保护功能芯片，对电芯进行过充、过放、过流、短路等功能的在线时时监测。使电芯在安全稳定高效的范围内工作。

3）485通讯：实时掌握电池组信息状态。

4）过流保险丝：主要针对二次保护设计。由于电池组采用容量比较大的高功率电芯，虽然电池管理系统具备过流和短路保护，但如果出现异常也会导致保护功能失效，在输出短路的情况下将产生非常大的电流，导致危险发生，因此方案内加入过流保险丝，当发生异常短路情况时，保险丝断开回路，且不可恢复，达到异常保护的目的。

5）18650锂离子电芯：孚诺特18650 Li-ion cell。

6）场效应管（MOSFET）：MOSFET管，在保护电路中起开关作用，使负载两端的电压不会升高也不会降低，保证电压稳定。

7）LCD电量液晶显示：准确显示电池电量百分比、电压，直观掌握电池使用状态。

8）电池组封装：环氧板+PVC+五金外壳。

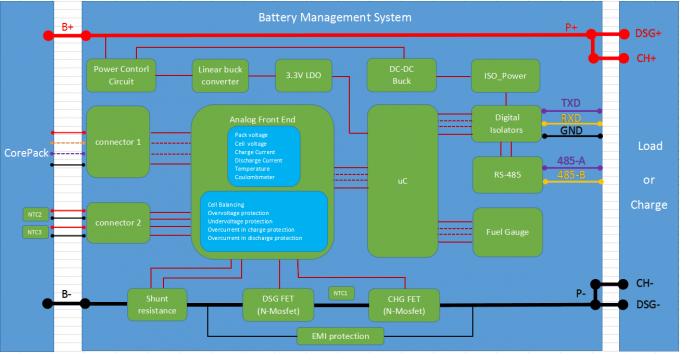

三、设计方案图片
